Pilot Lautsprecher – Concorde 1500

Posted on 3. April 20203. April 2020

Ein Traum von Lautsprecher

Auszüge aus dem Originalprospekt – 1989
(Urheberrecht beim Hersteller)
Prospekt 1988 ?
Prospekt 1989 ?

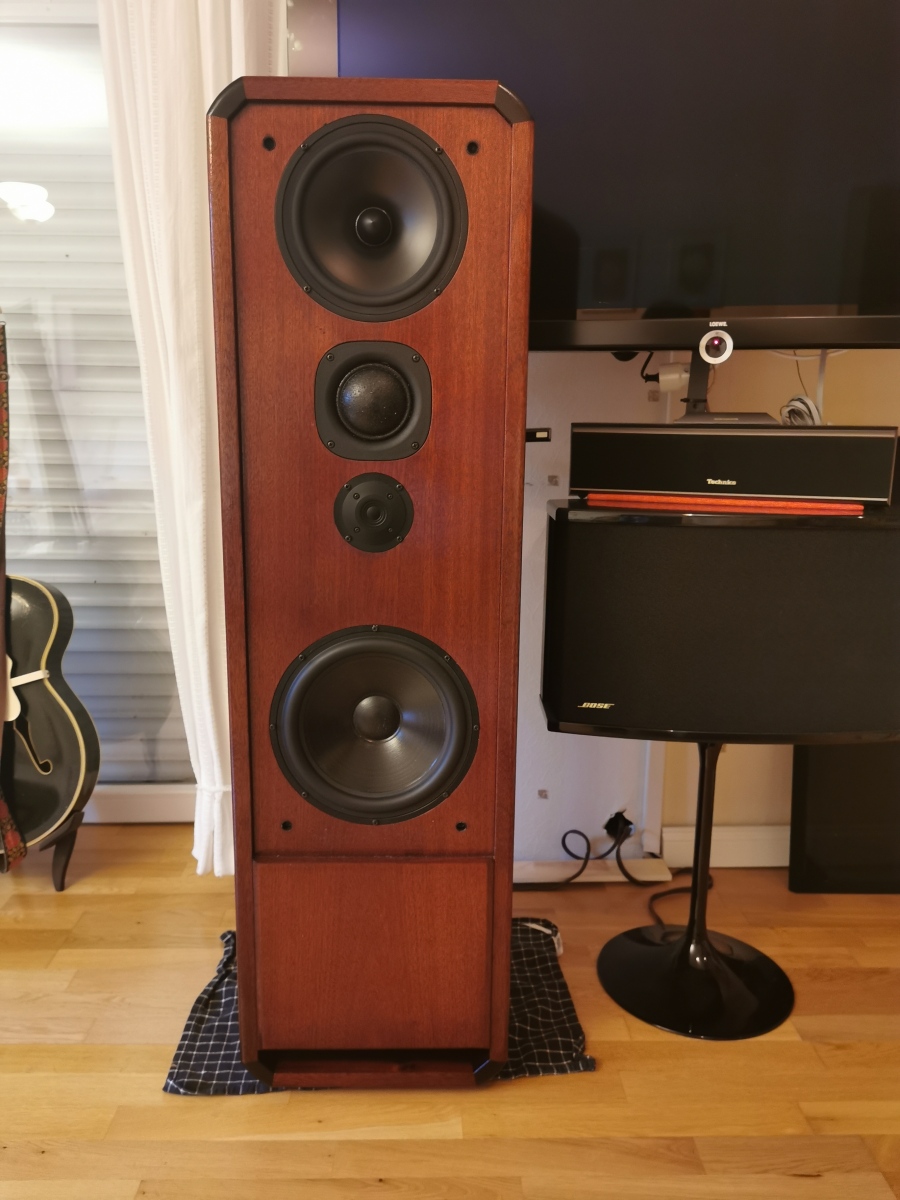

IMG_20200131_090509

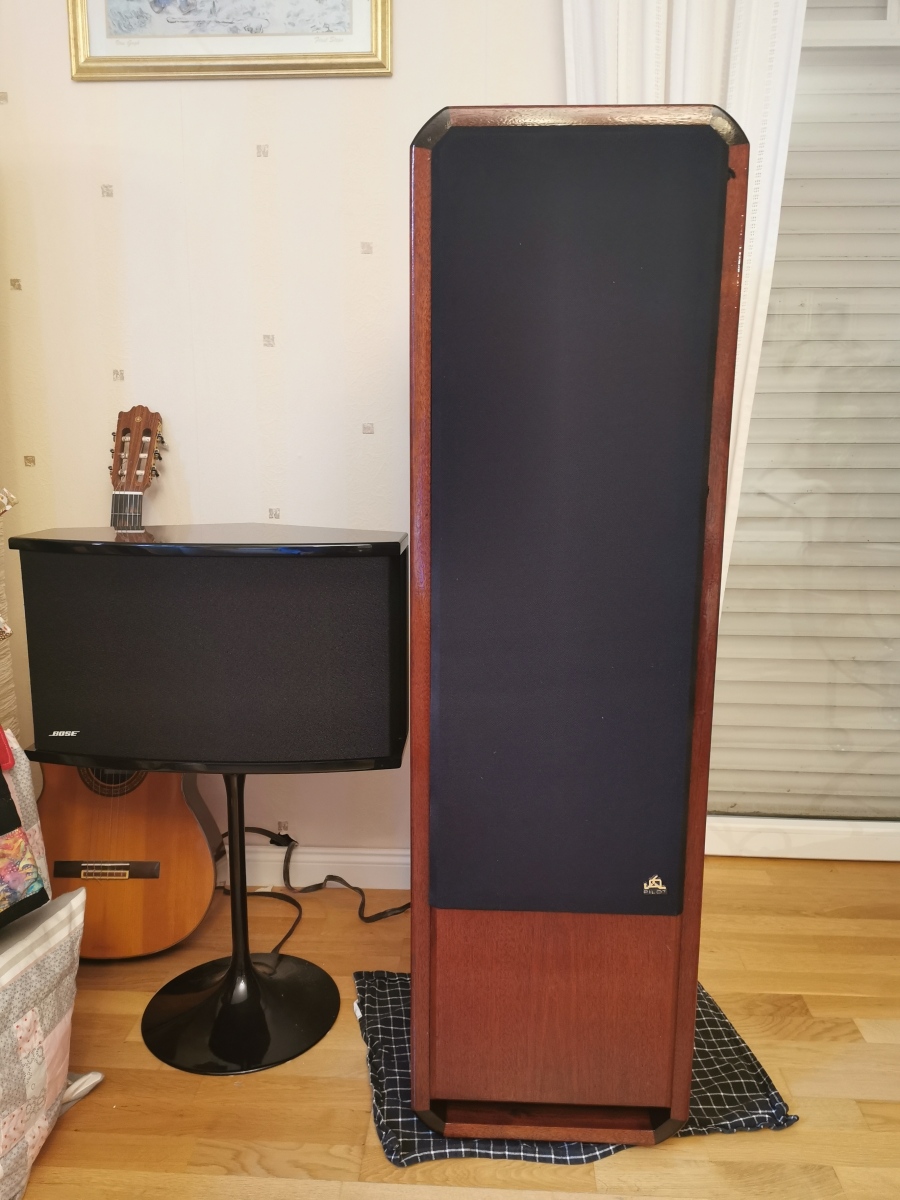

IMG_20200131_090517
IMG_20200204_102647

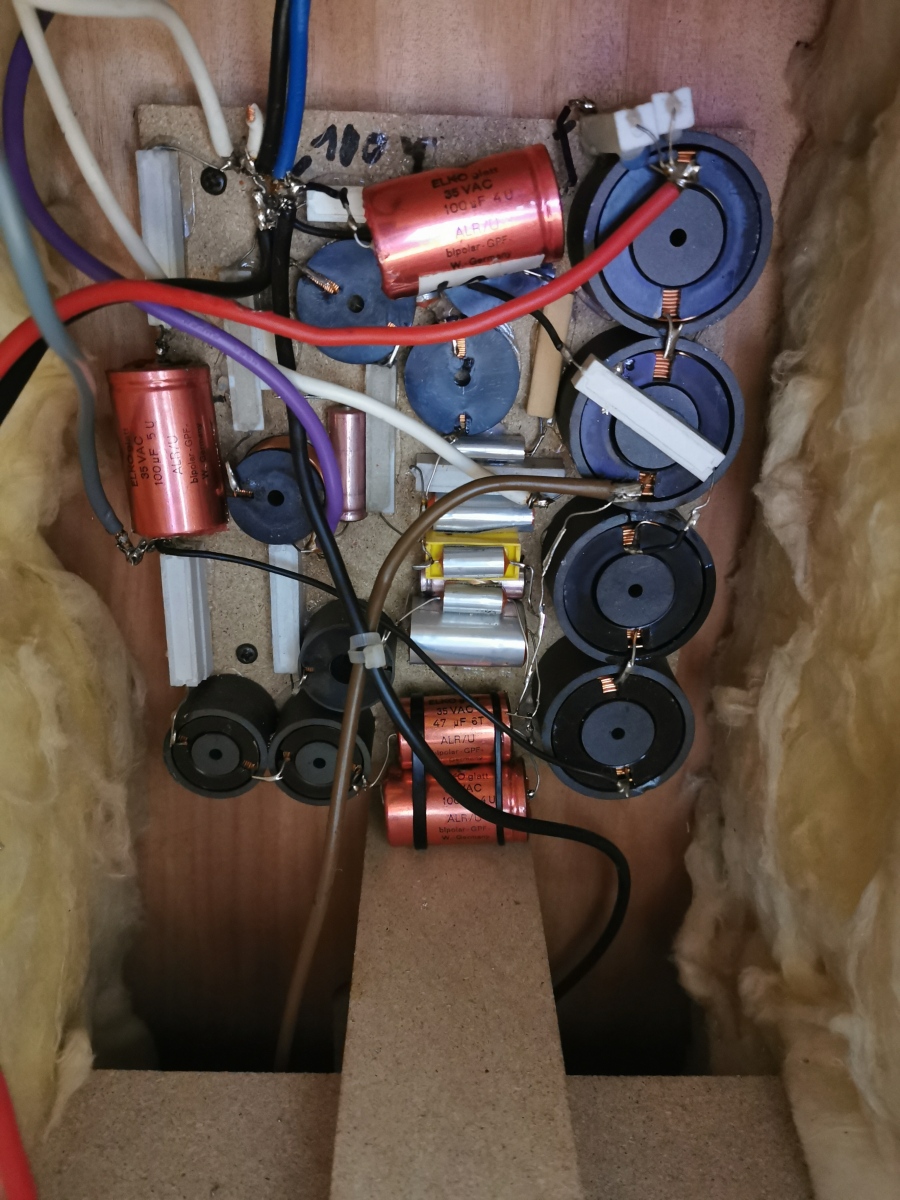

IMG_20200204_102655
IMG_20200204_103054
IMG_20200204_103410

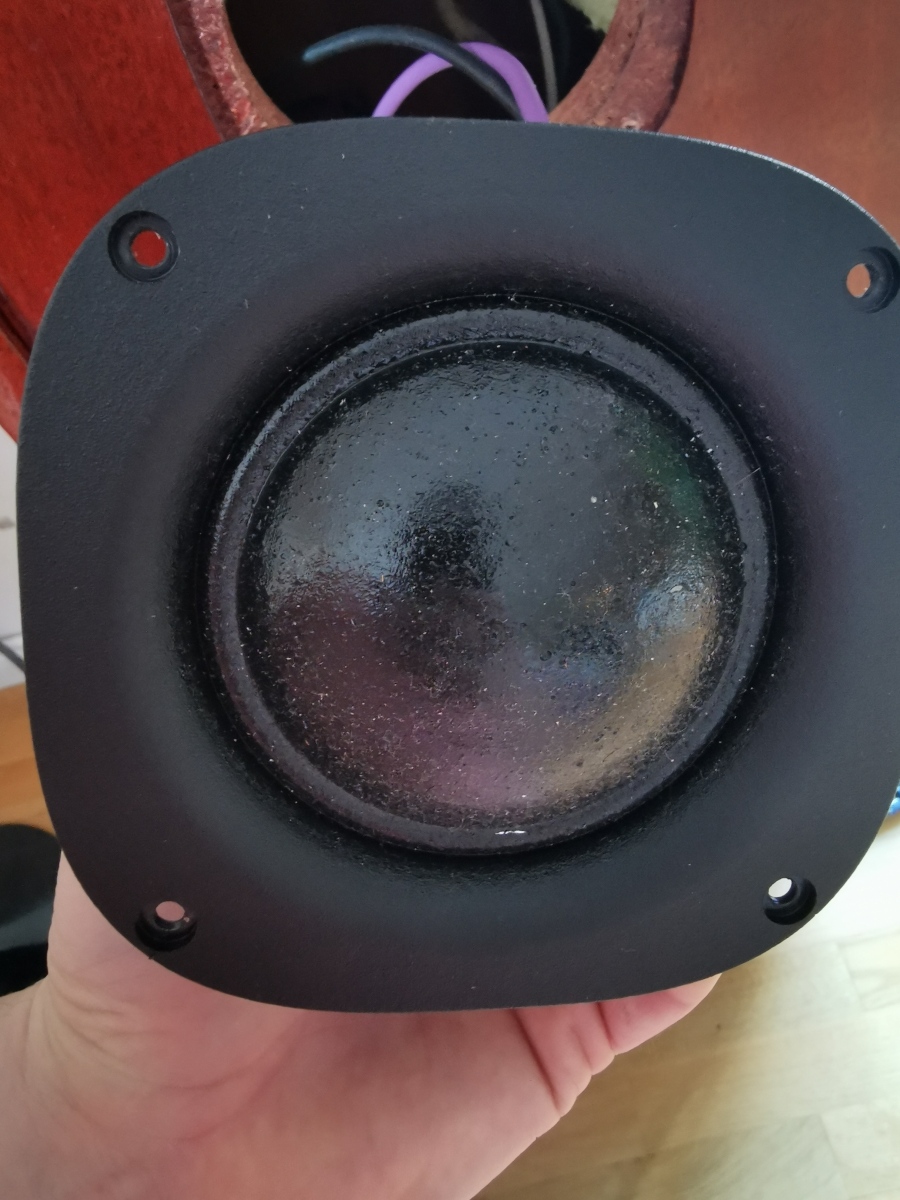

IMG_20200204_103417

Diashow

Technische Daten:

  • Hersteller: Pilot
  • Modell: CD 1500
  • Baujahre: 1987
  • Hergestellt in: Deutschland
  • Farbe: Mahagoni, Wenge, Eiche rustikal, Eiche schwarz, andere gegen Mehrpreis
  • Abmessungen: 360 x 1300 x 400 mm (B x H x T)
  • Gewicht: 55 kg
  • Neupreis ca.: 9.000,- DM (UVP Paar)
  • Bauart: 4-Wege Baßreflex Standlautsprecher
  • Chassis:
    • Tiefton: 250 mm
    • Tiefmittelton: 200 mm
    • Mittelton: 76 mm Kalotte
    • Hochton: 25 mm Kalotte
  • Belastbarkeit (Nenn-/Musikb.): 250/1500 Watt
  • Wirkungsgrad: 90 dB/1 m bei 1,2 Watt
  • Frequenzgang: 20 – 30.000 Hz
  • Übergangsbereiche: 200/800/3500 Hz
  • Impedanz: 8 Ohm

Datenblätter:

Tieftöner TT:

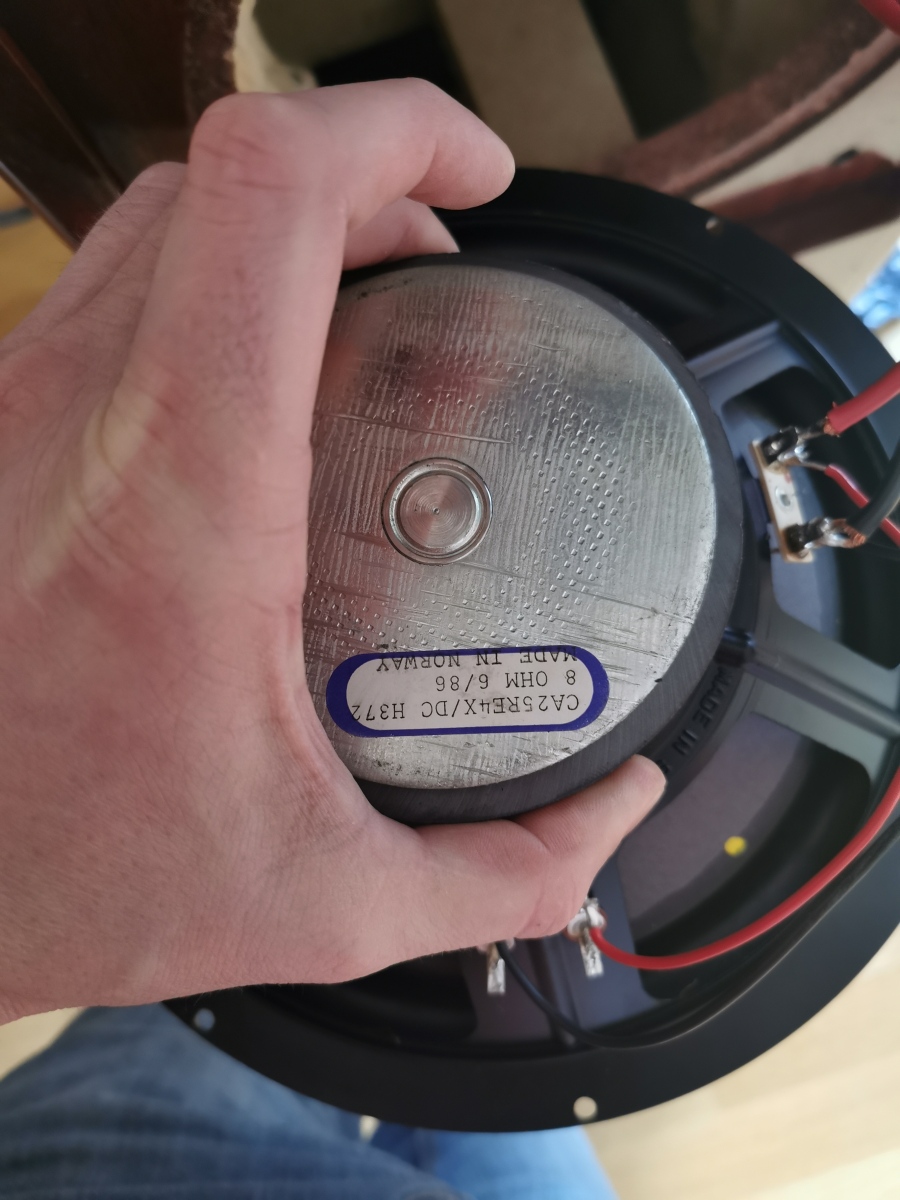

Doppelbass – SEAS – CA25RE4XDC – Herstellerdatenblatt
Ersatzlautsprecher – SEAS – CA26RE4X – Herstellerdatenblatt
WD255 SEAS ???

Tiefmitteltöner – TMT:
SEAS – P21REX H282

Mitteltöner – MT:

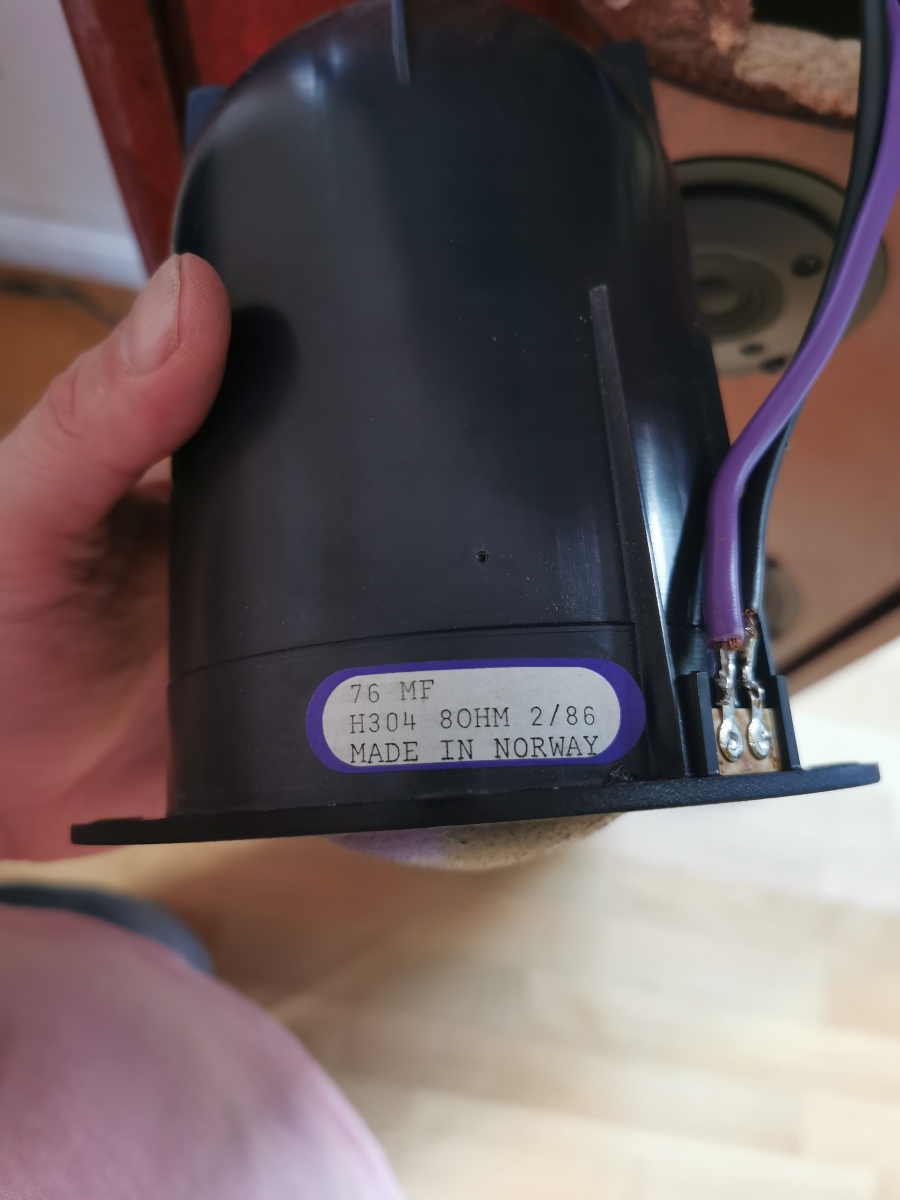

76MF H304 – SEAS – Herstellerdatenblatt

Hochtöner – HT:

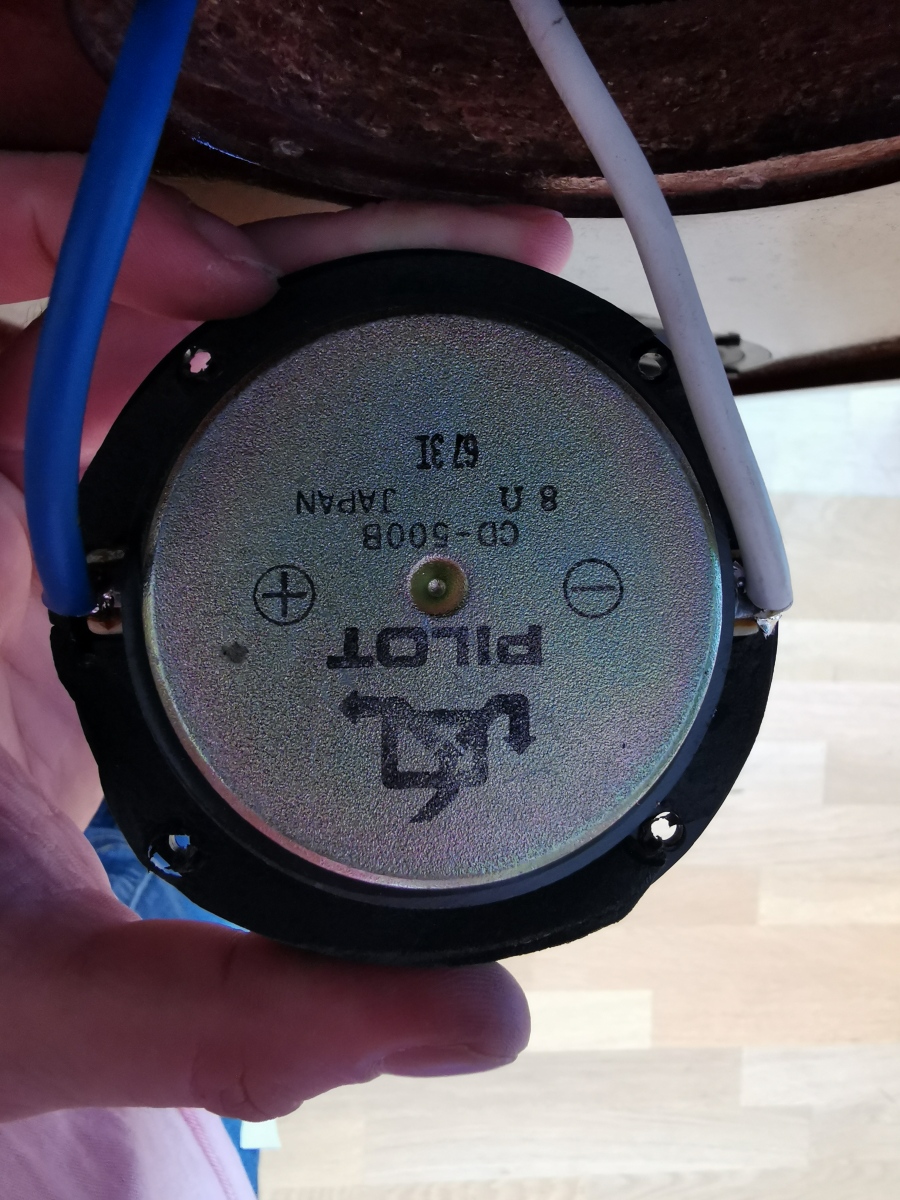

Pilot CD500B – ggf. Ersatz durch SEAS KT25F

Thread

SEAS H372 Basslautsprecher aus Pilot

H 175 / H 433 SEAS ??

Chassis
SEAS-2004
